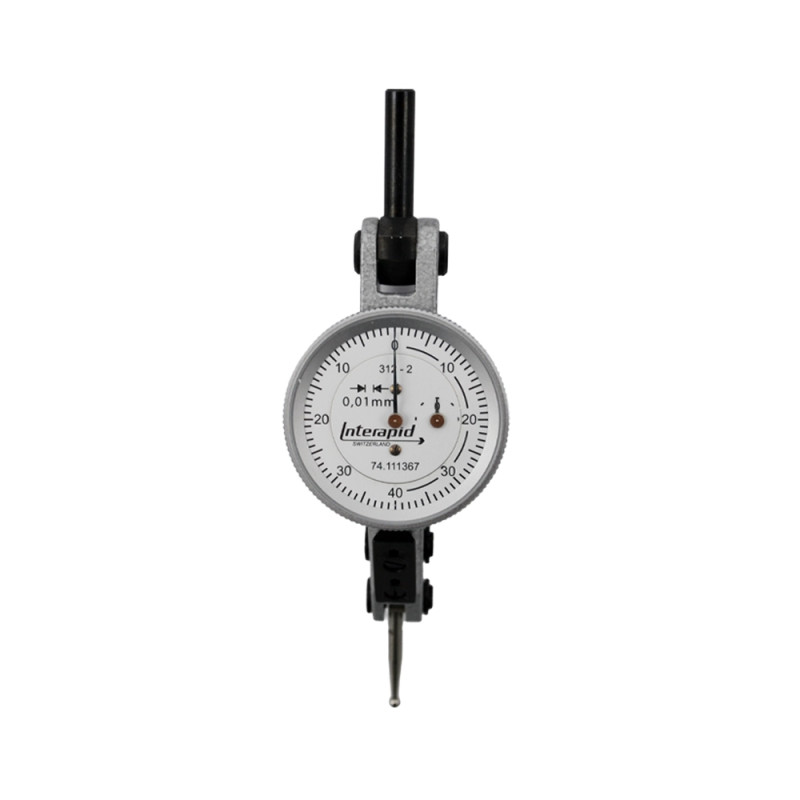

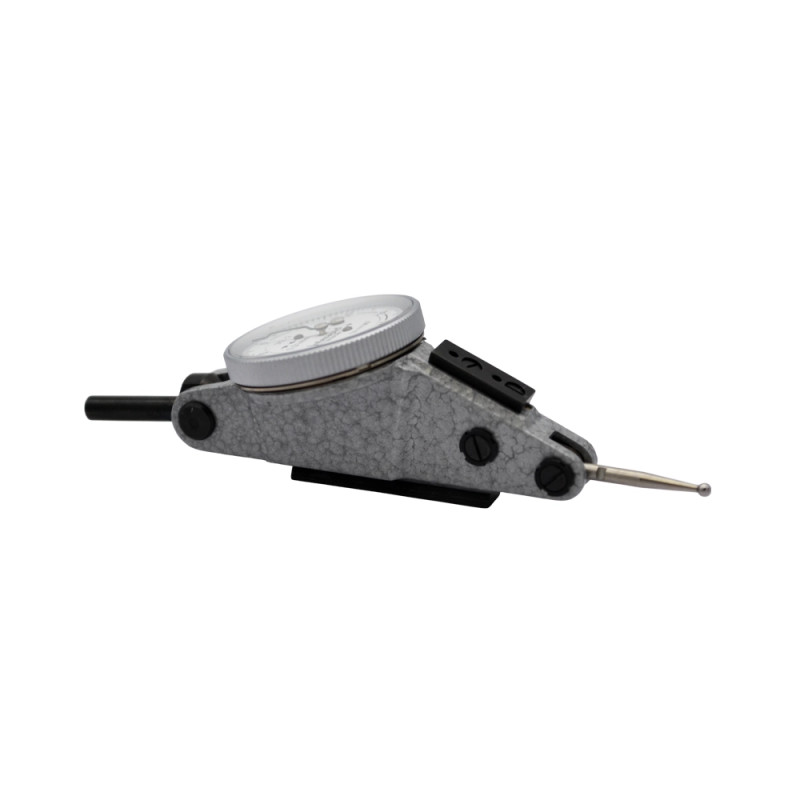

Indicateur à levier Interapid 312 Tesa®

Présentation

L’indicateur à levier analogique INTERAPID 312 Tesa est un instrument de métrologie conçu pour les opérations de contrôle dimensionnel nécessitant une grande précision. Grâce à sa résolution de 0,01 mm et son étendue de mesure de 1,6 mm, il permet de détecter rapidement les écarts dimensionnels lors des opérations de réglage, d’alignement ou d’inspection de pièces mécaniques.

Son cadran circulaire de 30 mm assure une lecture claire et rapide des valeurs mesurées. Le mécanisme INTERAPID garantit une excellente sensibilité associée à une faible force de mesure de 0,12 N, ce qui limite les risques de déformation des pièces lors du contrôle. L’indicateur est équipé d’une touche à bille en métal dur de Ø 2 mm interchangeable et d’un cadran rotatif facilitant la mise à zéro.

Conçu selon la norme ISO 9493, cet indicateur est particulièrement adapté aux environnements de production, aux ateliers d’usinage ainsi qu’aux laboratoires de contrôle qualité. Il offre une grande fiabilité de mesure et une excellente durabilité grâce à son boîtier métallique robuste.

✅ Fonctions principales

• Mesure comparative de haute précision
• Lecture analogique avec résolution de 0,01 mm
• Cadran rotatif permettant une mise à zéro rapide
• Touche à bille interchangeable en métal dur
• Faible force de mesure adaptée aux pièces sensibles

🛠️ Utilisation

• Contrôle dimensionnel de pièces mécaniques
• Réglage et alignement de machines
• Vérification de faux-ronds ou battements
• Inspection de surfaces et ajustements mécaniques
• Contrôle de position et de parallélisme

🌍 Domaines d’application

• Ateliers d’usinage et mécanique de précision
• Industrie mécanique et métallurgie
• Laboratoires de métrologie
• Contrôle qualité industriel
• Maintenance industrielle

🔧 Caractéristiques techniques

• Modèle : INTERAPID 312
• Type : indicateur à levier analogique
• Étendue de mesure : 1,6 mm
• Résolution : 0,01 mm
• Cadran : Ø 30 mm
• Course par tour : 0,8 mm
• Longueur de la touche : 16,5 mm
• Diamètre bille de touche : 2 mm
• Force de mesure : 0,12 N
• Boîtier : métallique
• Norme dimensionnelle : ISO 9493
• Poids : 100 g

🧩 Conseils d’utilisation

• Positionner la touche avec un angle de 12° par rapport à la surface pour une lecture directe sans correction
• Pour tout autre angle de mesure, appliquer le coefficient de correction indiqué dans la documentation
• Vérifier régulièrement l’état de la touche à bille pour garantir la précision de mesure
• Utiliser un support ou bras de mesure stable pour améliorer la répétabilité
• Conserver l’instrument dans un environnement propre et sec

📦 Contenu de la livraison

• 1 x Indicateur à levier INTERAPID 312
• 1 x Rapport de mesure
• 1 x Déclaration de conformité
