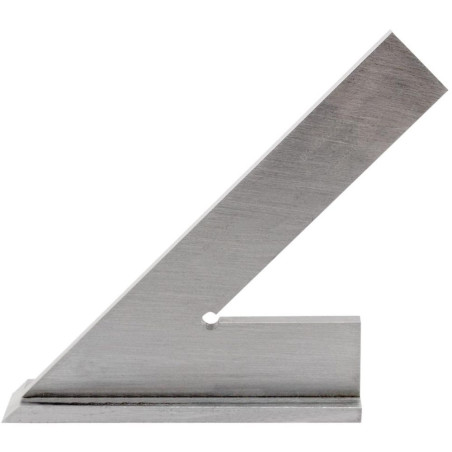

Equerre à 45° 150mm

238150
  • Équerre de mécanicien pour contrôle et traçage d’angle à 45°
  • Fabrication en acier trempé pour une excellente résistance
  • Précision classe II adaptée aux travaux de contrôle et de traçage
  • Dimensions : 150 x 100 mm
  • Disponible avec ou sans talon pour s’adapter aux usages
19,90 €
HT
Option
Disponibilité Livré en 24 à 48 heures
Quantité

Description

Présentation

L’équerre à 45° de 150 mm est un instrument de traçage et de contrôle destiné aux opérations de mécanique, d’usinage et de métrologie. Conçue en acier trempé, elle offre une excellente résistance à l’usure et une grande stabilité dimensionnelle, garantissant des contrôles fiables dans le temps.

Cette équerre de mécanicien permet de vérifier ou de tracer précisément un angle de 45° sur différentes pièces mécaniques. Elle est particulièrement utilisée dans les ateliers d’usinage, les services de contrôle qualité ou lors d’opérations de traçage avant découpe ou usinage. Sa précision de classe II permet d’assurer des contrôles fiables pour les applications courantes en mécanique.

Avec ses dimensions de 150 x 100 mm, elle offre une bonne prise en main et une surface d’appui suffisante pour des opérations précises. Elle est disponible avec ou sans talon. La version avec talon est souvent privilégiée car elle offre une meilleure stabilité et permet d’appuyer l’équerre directement contre la pièce pour faciliter le traçage et le positionnement lors des opérations de contrôle.



✅ Fonctions principales

  • Contrôle précis d’un angle à 45°
  • Traçage d’angles sur pièces mécaniques
  • Vérification d’angles lors d’opérations d’usinage
  • Positionnement précis pour opérations de marquage
  • Outil de contrôle pour travaux de mécanique



🛠️ Utilisation

  • Traçage d’angles sur pièces métalliques
  • Contrôle d’angle lors d’opérations d’usinage
  • Positionnement de pièces pour découpe ou perçage
  • Vérification d’angles dans les opérations de fabrication



🌍 Domaines d’application

  • Ateliers de mécanique générale
  • Usinage et fabrication industrielle
  • Contrôle qualité et métrologie
  • Maintenance mécanique
  • Traçage et préparation de pièces



🔧 Caractéristiques techniques

  • Type : équerre de mécanicien 45°
  • Angle : 45°
  • Dimensions : 150 x 100 mm
  • Matière : acier trempé
  • Classe de précision : classe II
  • Version : avec talon ou sans talon



🧩 Conseils d’utilisation

  • Nettoyer les surfaces de contact avant utilisation
  • Utiliser la version avec talon pour un appui plus stable
  • Manipuler avec soin pour préserver la précision
  • Ranger dans un étui ou une zone protégée après usage



📦 Contenu de la livraison

  • 1 x Équerre à 45° 150 mm

8 autres produits

1. À talon ou plate, quelle version d'équerre choisir ?


Le choix dépend de l'usage principal. La version à talon dispose d'un épaulement à la base qui vient s'appuyer contre une face de référence de la pièce ( un bord, un côté usiné) ce qui stabilise l'équerre sans avoir à la tenir et libère la main pour le traçage. C'est la version la plus commode pour travailler sur pièce posée, sur étau ou sur tour.

La version plate, sans talon, repose entièrement à plat et s'utilise davantage en contrôle sur marbre, posée sur une surface plane de référence, ou dans les cas où l'épaulement gênerait l'accès à la zone à vérifier.

Si vous hésitez et que votre usage principal est le traçage en atelier, la version à talon est généralement plus pratique au quotidien. Contactez notre équipe au 03 59 75 00 95 si vous souhaitez un conseil selon votre configuration de travail.



2. Quelle précision pour un contrôle d'angle à 45 ° ?



Cet outil est en classe II, ce qui correspond aux exigences habituelles des ateliers de mécanique générale pour le traçage et la vérification courante d'angles. La classe II permet de détecter des écarts angulaires significatifs et de réaliser des tracés fiables pour la préparation avant usinage ou découpe.

Pour des contrôles de haute précision (réception de pièces, métrologie dimensionnelle en laboratoire) la classe I offre des tolérances plus serrées et serait plus adaptée. La tolérance angulaire exacte en minutes d'arc n'est pas précisée dans les caractéristiques publiées pour ce modèle. Si cette donnée est nécessaire à votre cahier des charges, nous vous invitons à nous contacter.



3. Ce modèle existe-t-il dans d'autres dimensions ?


Pour l'équerre à 45°, une seule dimension est disponible sur cette référence : 150 × 100 mm. Si vous avez besoin d'un outil similaire dans d'autres dimensions ou pour d'autres angles fixes, notre gamme équerres spéciales propose plusieurs alternatives. Vous allez retrouver : équerre simple à 120°, à 135°, équerre double onglet selon l'angle à contrôler.

Pour un angle variable, la fausse équerre réglable de notre gamme, disponible de 100 à 500 mm avec blocage par écrou à ailettes, permet le relevé et le report d'angles quelconques.



4. Peut-on vérifier autre chose que du 45 ° avec cette équerre ?



Non, cette équerre est conçue exclusivement pour contrôler ou tracer l'angle de 45°. Son angle est fixe et ne peut pas être ajusté. Elle permet également, par construction géométrique, de déduire indirectement un angle de 135° en retournant l'appui, mais ce n'est pas son usage premier. Pour contrôler simultanément plusieurs angles (45°, 90° et 135°), l'équerre double onglet de notre gamme, en classe II, offre cette polyvalence sur un seul outil.
