Banc de vérification de concentricité

Présentation

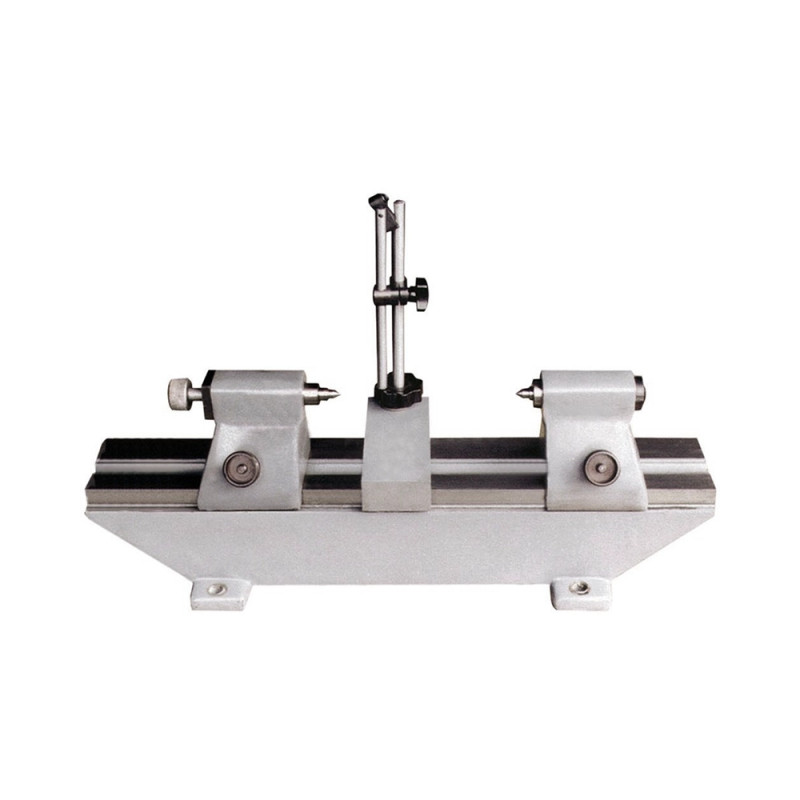

Ce banc de vérification de concentricité permet de contrôler avec précision l’alignement de pièces cylindriques. Les deux poupées mobiles peuvent être positionnées librement sur la table et verrouillées de manière fiable grâce à une vis concentrique. La poupée gauche est équipée d’une pointe rétractable pour faciliter la mise en place des pièces à mesurer. Le banc est livré avec un support de comparateur Ø8H7 doté d’un réglage fin, garantissant une grande précision de lecture. La table rectifiée à ±5 µm/100 mm assure une planéité parfaite pour des mesures répétables. Ce modèle est disponible avec différentes distances entre pointes pour s’adapter à divers formats de pièces.

✅ Fonctions principales

• Contrôle de concentricité et de faux-rond
• Positionnement libre des poupées mobiles
• Blocage stable par vis concentrique
• Réglage précis du comparateur

🛠️ Utilisation

• Positionner les poupées selon la longueur de la pièce
• Fixer la pièce entre pointes
• Installer le comparateur dans le support Ø8H7
• Effectuer les mesures en rotation

🌍 Domaines d'application

• Contrôle qualité en atelier ou métrologie
• Mesure de faux-rond sur arbres ou bagues
• Vérification de concentricité en production
• Réception et inspection de pièces tournées

🔧 Caractéristiques techniques

• Structure : table rectifiée ±5 µm/100 mm
• Poupées mobiles avec blocage par vis concentrique
• Poupée gauche : pointe rétractable
• Support comparateur : Ø8H7 avec réglage fin
• Distances entre pointes : au choix

⚠️ Conseils d'utilisation

• Utiliser un comparateur adapté (tige Ø8 mm)
• Ne pas forcer le verrouillage pour préserver la précision
• Nettoyer régulièrement la table rectifiée
• Stocker à l’abri de la poussière et de l’humidité

📦 Contenu de la livraison

• 1 x Banc de vérification de concentricité
• 1 x support de comparateur avec réglage fin
