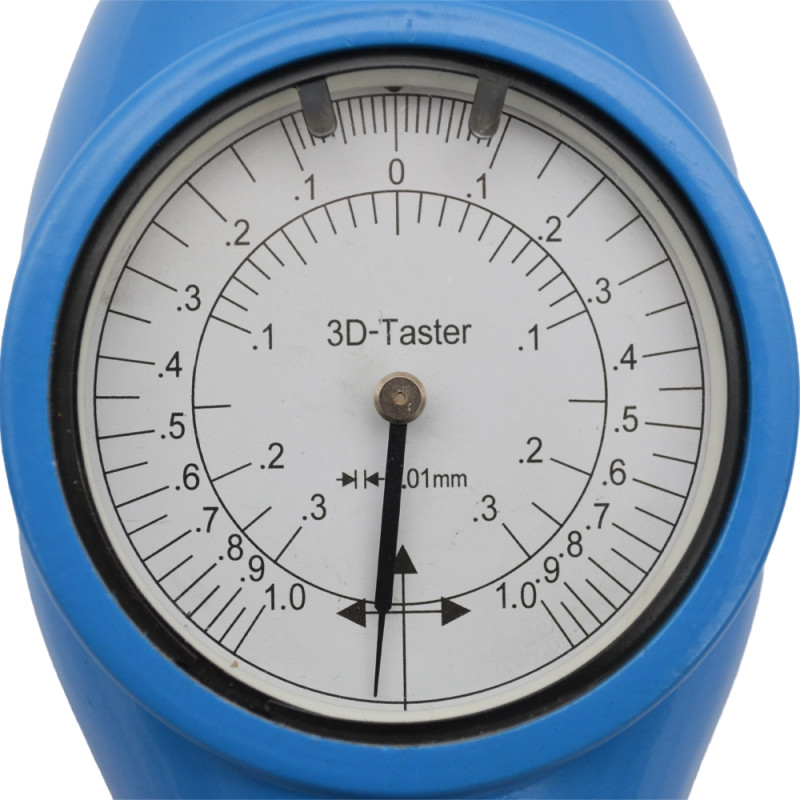

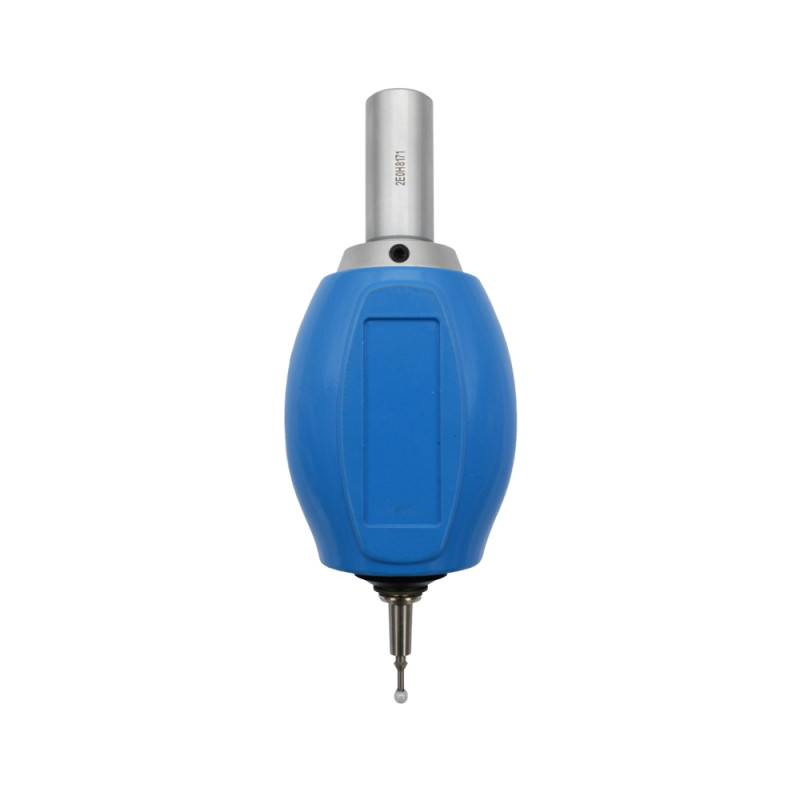

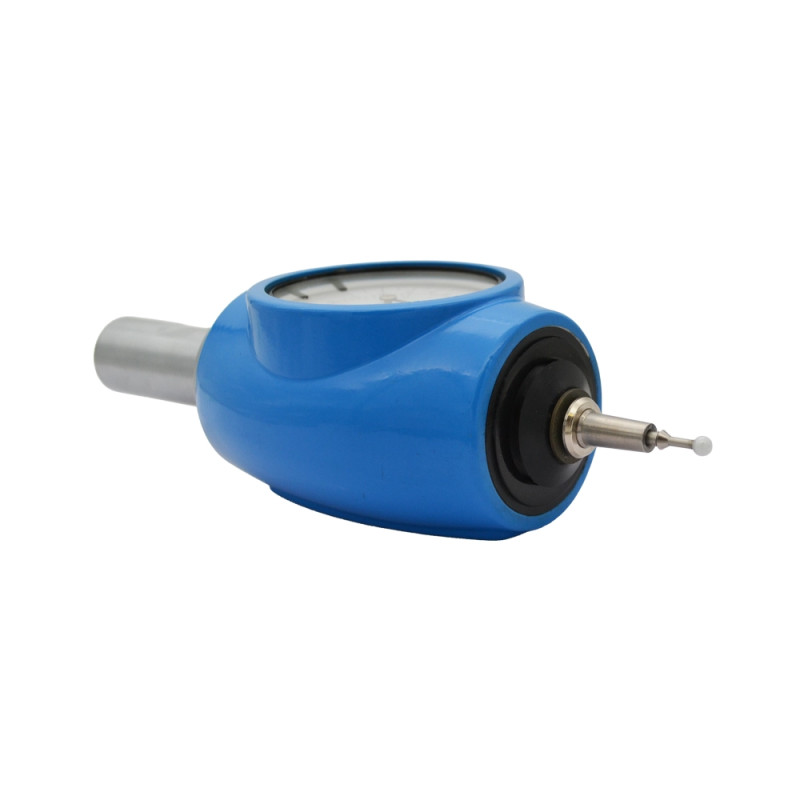

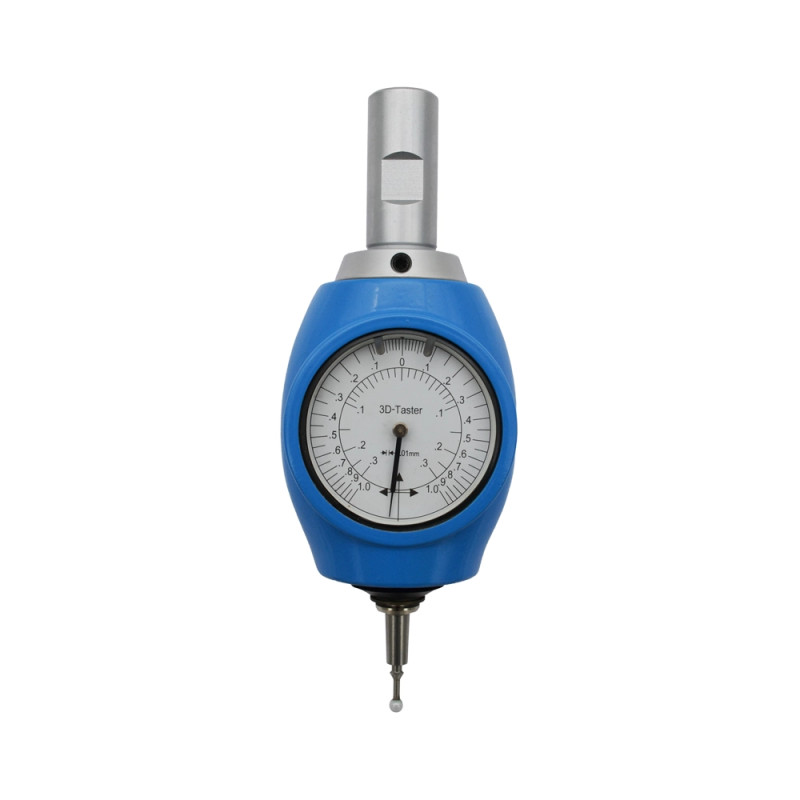

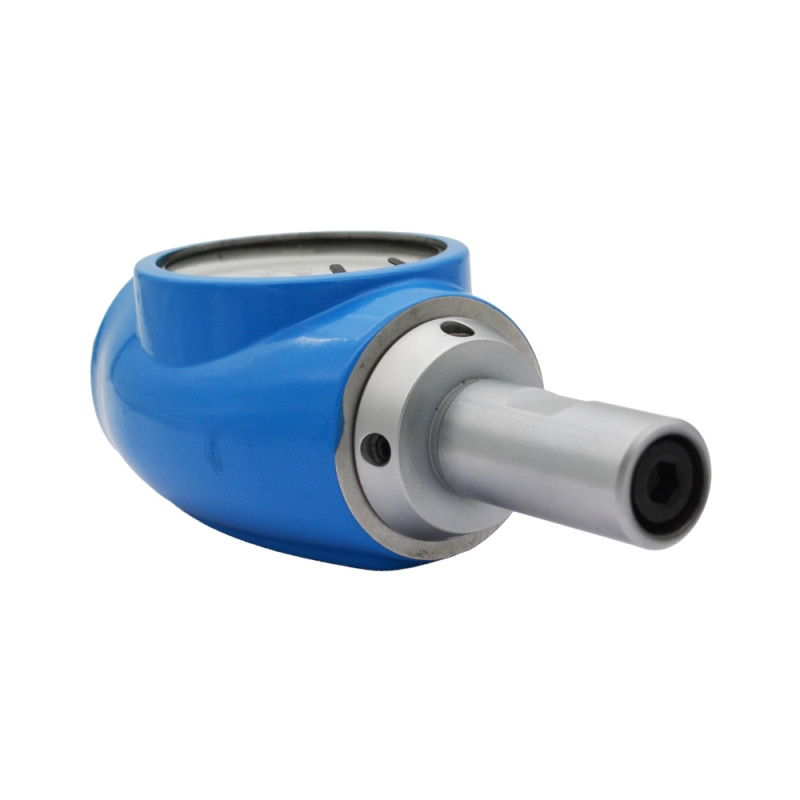

Palpeur universel 3D - Système de centrage

- Pointe de centrage tournante 60° en acier 60 HRC.
- Utilisation sur machines à copier et pour l'usinage de pièces ayant des centres de petite dimension et pour l'usinage fin à très grande vitesse.
- Rotation 2000 RPM.
- Concentricité 0,005 mm.

- Pinule de centrage employée sur fraiseuse, aléseuse ou perceuse.
- Pinule utilisée pour réaliser l’alignement d’un outil avec une pièce à usiner.
- Montage très simple grâce à sa queue de Ø10mm.
- Pinule équipé d'un ressort interne et doigt de palpage.
- Précision 5 microns.
- Tolérance H7.

• Coffret de 2 pinules de centrage Ø10 mm
• Une pinule droite Ø10 mm, une épaulée Ø10 mm à Ø4 mm
• Haute précision de 5 microns
• Idéal pour réglages en coordonnées ou départs tangentiels
• Ressort de rechange disponible en option

• Hauteur de la base : 100 mm
• Capacité de mesure : 3 mm
• Lecture précise au 0,01 mm
• Base magnétique puissante (80 kg)
• Comparateur à cadran intégré en façade

• Centreur lumineux pour machines-outils
• Signal lumineux dès le contact outil-pièce
• Utilisation horizontale ou verticale
• Fixation simple par base magnétique Ø60 mm
• Hauteur de référence : 50 mm, course 2,5 mm

• Pinule de centrage pour fraiseuse, aléseuse, perceuse
• Queue Ø10 mm avec épaulement Ø4 mm
• Permet les réglages tangentiels et en coordonnées
• Précision élevée à ±5 microns, tolérance H7
• Montage rapide et utilisation universelle

• Alignement précis de l’outil sur fraiseuse, aléseuse ou perceuse
• Détection immédiate par signal lumineux au contact
• Doigt de palpage épaulé Ø 5 mm, longueur 16 mm
• Montage rapide grâce à la queue de Ø 12 mm

- Centreur sonore et lumineux.
- Employé sur fraiseuse, aléseuse ou perceuse.
- Utilisé pour réaliser l’alignement d’un outil avec une pièce à usiner.
- Montage très simple grâce à sa queue de Ø20mm.
- Centreur équipé d'un doigt de palpage fini d'une bille de Ø10mm.
- Signal sonore et lumineux dès contact entre la bille et la pièce.
- Centreur livré en coffret bois matelassé avec piles.

- Mise à zéro aimantée.
- Hauteur 50 mm.
- Capacité : 2 mm.
- Lecture au 0,01mm.
- Permet de rechercher le point zéro des outils sur fraiseuse, perceuse, tour et CNC.
- Mise en place simple et rapide grâce à sa base magnétique.
- Comparateur à cadran en façade.

- Centreur à comparateur CO-AX utilisé pour centrer simplement les pièces.
- Fonctionne sur des machines horizontales ou verticales, sur des diamètres intérieurs ou extérieurs.
- Il peut également être utilisé sur des machines à Commande numérique.
- Ce centreur dispose d'un palpeur de Ø3 mm et d'une queue de Ø10 mm pour le montage en broche.
- Capacité intérieur de 4 à 110 mm et extérieur de 0 à 110 mm avec une résolution de 0,01 mm et une précision de centrage de 5 µm.
- Centreur à comparateur CO_AX livré en coffret avec 1 centreur CO - AX standard, 1 palpeur intérieur 4 à 110 mm, 1 palpeur extérieur 0 à 110 mm.
- Poids du centreur : 270 g.

• Palpeur 3D digital Haimer® haute précision
• Fonctionnement dans les 3 axes : X, Y, Z
• Précision jusqu'à 0,005 mm
• Livré avec queue de serrage Ø 20 mm et touche acier Ø 4 mm
• Idéal pour le centrage avant usinage

- Palpeur 3D Haimer® permettant de déterminer le point zéro d’une pièce à usiner.
- Fonctionne dans les 3 axes X,Y,Z en position verticale et horizontale.
- Palpeur équipé d'une touche acier.
- Palpeur livré complet avec queue de serrage Ø 12 mm, palpeur et touche de Ø4 mm, longueur 25 mm.
- Précision à 0,01 mm près.

• Accessoire original Haimer pour palpeur 3D universel
• Disponible en version courte ou longue
• Permet un centrage précis des arêtes
• Idéal pour la mise au point du point zéro
• Compatible avec usinage de précision

- Palpeur 3D Haimer® permettant de déterminer le point zéro d’une pièce à usiner.
- Livré avec cône SA40.
- Fonctionne dans les 3 axes X,Y,Z en position verticale et horizontale.
- Palpeur équipé d'une touche acier.
- Palpeur et touche de Ø4 mm, longueur 25 mm.
- Précision à 0,01 mm près.
