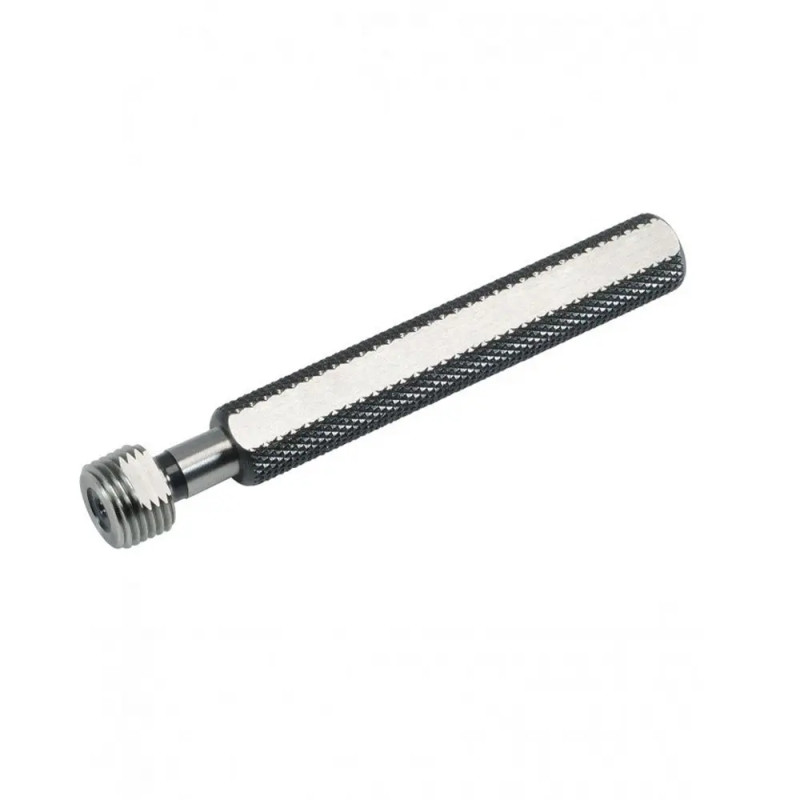

Tampon fileté double BSPT

1. Quelle est la différence entre un filetage BSPT conique et BSP cylindrique pour le contrôle qualité ?

Le BSPT présente une conicité 1:16 pour étanchéité par compression métal sur métal avec pâte d'étanchéité, tandis que le BSP cylindrique parallèle nécessite un joint plat ou torique pour garantir l'étanchéité.

Le filetage BSPT (British Standard Pipe Tapered) se distingue fondamentalement du BSP cylindrique par sa géométrie conique progressive de 1:16, soit environ 3,6° d'inclinaison totale sur toute la longueur du filetage. Cette caractéristique technique permet au filetage mâle de s'enfoncer graduellement dans le taraudage femelle en créant une compression croissante entre les flancs des filets au fur et à mesure du vissage. L'étanchéité s'obtient par déformation contrôlée des sommets de filets et application obligatoire de pâte d'étanchéité ou téflon dans les interstices.

Le BSP cylindrique parallèle (British Standard Pipe Parallel) maintient un diamètre constant sur toute sa longueur et ne peut garantir l'étanchéité que par interposition d'un joint plat, torique ou fibre entre deux portées planes. Cette différence géométrique fondamentale impose des calibres de contrôle spécifiques pour chaque type. Un tampon BSPT vérifie simultanément le diamètre, le pas et l'angle de conicité conformément à la norme DIN 2999, tandis qu'un tampon BSP contrôle uniquement le diamètre et le pas sur géométrie cylindrique.

2. Pourquoi un tampon double BSPT simplifie-t-il le contrôle des taraudages coniques en production?

Il intègre les côtés GO et NOGO sur un seul outil, réduisant les manipulations de 50%, accélérant les contrôles de 30-40% et éliminant les confusions entre calibres séparés.

Le tampon fileté double BSPT optimise significativement l'efficacité des contrôles de taraudages coniques en environnement de production. Au lieu de manipuler deux tampons distincts stockés séparément dans des emplacements différents, l'opérateur dispose d'un outil unique qui combine les deux fonctions de validation sur une seule pièce. Le côté GO vérifie que le taraudage interne respecte les dimensions minimales en acceptant l'engagement complet du tampon sur toute sa longueur filetée, tandis que le côté NOGO contrôle la limite maximale en refusant un vissage trop profond au-delà du nombre de tours défini par DIN 2999.

Cette conception double élimine les erreurs potentielles de sélection du mauvais calibre lors de contrôles répétitifs et accélère la cadence de 30 à 40% par rapport à l'utilisation de deux tampons séparés. Le gain de temps cumulé sur plusieurs centaines de taraudages contrôlés quotidiennement devient substantiel. L'organisation du poste de contrôle se simplifie car une seule référence par diamètre suffit au lieu de deux emplacements distincts.

3. Comment utiliser correctement un tampon double BSPT pour garantir des résultats fiables?

Nettoyez le taraudage, vissez le côté GO qui doit s'engager complètement, puis le côté NOGO qui doit refuser l'engagement au-delà de 2-3 tours. Ne jamais forcer avec une clé.

La méthode de contrôle avec un tampon double BSPT suit un protocole précis pour garantir la fiabilité et la reproductibilité des résultats. Commencez systématiquement par nettoyer soigneusement le taraudage interne à contrôler avec un chiffon propre et sec pour éliminer tout copeau métallique, poussière, huile de coupe ou résidu qui fausserait le contrôle dimensionnel. Vissez ensuite le côté GO (généralement marqué d'une bague verte ou de la gravure "GO"/"ENTRE") manuellement sans forcer ni utiliser de clé. Pour un taraudage conforme DIN 2999, le tampon GO doit se visser complètement jusqu'à la butée sans résistance anormale.

Dévissez puis testez le côté NOGO (marqué rouge ou gravure "NOGO"/"N'ENTRE PAS") qui ne doit s'engager que partiellement, typiquement 2 à 3 tours maximum selon le diamètre. Si NOGO se visse complètement, le taraudage est sur-dimensionné et non conforme. Toute résistance anormale, blocage ou grippage indique un problème de pas, de profil ou de conicité. N'utilisez jamais de clé pour forcer le vissage car cela endommagerait irrémédiablement le tampon et le taraudage.

4. Dans quels secteurs industriels les tampons BSPT sont-ils utilisés ?

Plomberie, chauffage, hydraulique, pneumatique industrielle, pétrole/gaz, installations vapeur où l'étanchéité par compression conique est privilégiée pour circuits sous pression sans joints supplémentaires.

Les tampons de contrôle BSPT constituent un équipement métrologique indispensable dans tous les secteurs manipulant des fluides sous pression où l'étanchéité par filetage conique est privilégiée. L'industrie de la plomberie et du chauffage utilise massivement les filetages BSPT pour les raccordements de tuyauterie eau chaude/froide, radiateurs, chaudières et collecteurs où l'étanchéité doit résister à des pressions de 6 à 16 bars. Les installations de pneumatique industrielle nécessitent des taraudages BSPT certifiés pour les distributeurs, électrovannes, vérins et raccords rapides manipulant de l'air comprimé à 7-10 bars.

L'industrie pétrolière et gazière privilégie BSPT pour les équipements process, vannes de contrôle et têtes de puits nécessitant une étanchéité absolue sans joint supplémentaire. Les installations vapeur industrielles s'appuient sur la fiabilité éprouvée du standard BSPT conique pour les purgeurs, vannes et collecteurs opérant à haute température et pression. Chaque fabricant de composants destinés à ces applications critiques doit impérativement contrôler la conformité DIN 2999 de sa production avec des tampons étalonnés traçables.

5. Comment différencier visuellement le côté GO du côté NOGO sur un tampon double BSPT ?

Le côté GO présente généralement une bague verte ou gravure "GO"/"ENTRE" et une longueur filetée supérieure de 3-5 mm, tandis que le NOGO arbore un marquage rouge ou gravure "NOGO"/"N'ENTRE PAS".

L'identification rapide et certaine des deux côtés d'un tampon double BSPT repose sur plusieurs codes visuels standardisés dans l'industrie métrologique internationale. La majorité des fabricants européens appliquent un système de couleurs universellement reconnu : une bague de couleur verte ou un anneau peint en vert marque le côté GO qui doit être accepté complètement par le taraudage conforme, tandis qu'un marquage rouge signale le côté NOGO qui doit être refusé au-delà de 2-3 tours. Cette codification couleur facilite l'utilisation intuitive même dans des conditions d'éclairage difficiles en atelier de production.

Certains modèles privilégient la gravure laser permanente des mentions "GO"/"NOGO" ou "ENTRE"/"N'ENTRE PAS" directement sur le métal, solution plus durable que la peinture qui peut s'effacer avec le temps et les manipulations répétées. Les tampons haut de gamme combinent souvent les deux systèmes pour une identification redondante maximale. Une différence dimensionnelle visible permet également l'identification : le côté GO présente typiquement une longueur filetée supérieure de 3 à 5 mm par rapport au côté NOGO, caractéristique tactile et visuelle immédiate.
