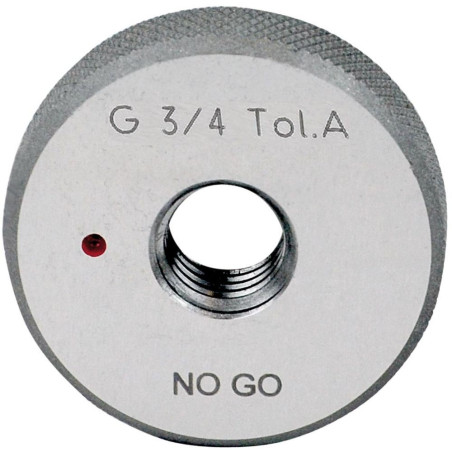

Bague filetée n'entre pas gaz BSP

1. Quelle différence entre la bague "n'entre pas" BSP et la bague "entre" BSP ?

La bague "entre" valide la limite minimale (le filetage doit passer sur 5+ tours), tandis que la bague "n'entre pas" vérifie la limite maximale (le filetage ne doit pas s'engager sur plus de 2-3 filets).

La bague "entre" et la bague "n'entre pas" forment un système de contrôle complémentaire pour garantir la conformité dimensionnelle totale d'un filetage BSP. La bague "entre" vérifie que le filetage mâle respecte la dimension minimale autorisée par la tolérance A et doit s'engager librement sur au moins 5 tours complets. La bague "n'entre pas" contrôle quant à elle la limite maximale : le filetage ne doit pas s'engager au-delà de 2 à 3 filets.

Si la bague "n'entre pas" s'engage davantage, cela indique que le filetage est trop petit et ne garantira pas l'étanchéité requise pour les circuits gaz ou pneumatiques. L'utilisation successive des deux bagues permet de valider que le filetage se situe bien dans la plage de tolérance acceptable, assurant ainsi un assemblage fiable et durable.

2. Que signifie "le filetage n'entre pas" lors du contrôle avec une bague NOGO BSP ?

Un filetage correct ne devrait pas s'engager au-delà de 2 à 3 filets dans la bague de vérification "n'entre pas". Un engagement plus profond signale un filetage sous-dimensionné hors tolérance.

Lors du contrôle avec une bague "n'entre pas" (marquage rouge ou NOGO), un filetage conforme à la tolérance A ne doit pas s'engager sur plus de 2 à 3 filets dans la bague. Cette résistance à l'engagement confirme que le diamètre du filetage mâle respecte la limite maximale autorisée. Si la bague s'engage facilement sur 4, 5 tours ou plus, cela révèle que le filetage est sous-dimensionné et ne permettra pas d'obtenir l'étanchéité nécessaire sur les assemblages gaz ou pneumatiques.

Ce défaut peut résulter d'une usure excessive de l'outil de filetage, d'un mauvais réglage de la machine ou d'une erreur de fabrication. La détection rapide de cette non-conformité permet de corriger immédiatement le processus de production et d'éviter la fabrication de pièces défectueuses.

3. Pourquoi la bague "n'entre pas" BSP est-elle indispensable pour les circuits sous pression ?

Elle détecte les filetages sous-dimensionnés qui compromettraient l'étanchéité des assemblages gaz, air comprimé ou hydrauliques fonctionnant entre 6 et 16 bars.

Les circuits pneumatiques et hydrauliques fonctionnent généralement entre 6 et 16 bars de pression et exigent une étanchéité parfaite au niveau des raccords filetés BSP. Un filetage sous-dimensionné détecté par la bague "n'entre pas" compromettrait gravement cette étanchéité car la surface de contact entre les filets serait insuffisante. Le profil BSP à 55° est spécifiquement conçu pour créer une compression optimale des matériaux d'étanchéité (téflon, chanvre, pâte) lors du serrage. Un filetage trop petit réduit cette compression et crée des chemins de fuite microscopiques.

La bague "n'entre pas" permet donc de garantir que chaque raccord possède le diamètre minimal nécessaire pour assurer une étanchéité durable dans les installations de gaz, d'air comprimé, de circuits hydrauliques et de systèmes pneumatiques industriels.

4. À quelle fréquence vérifier l'usure d'une bague "n'entre pas" BSP en production intensive ?

En production intensive (500+ pièces/jour), vérifiez la bague hebdomadairement avec un tampon étalon. Remplacez-la dès qu'elle s'engage au-delà de 3 filets sur une pièce conforme.

En environnement de production intensive avec 500 à 1000 contrôles quotidiens, la bague "n'entre pas" subit une usure progressive par frottement répété sur les filets. Cette usure agrandit progressivement le diamètre intérieur de la bague et réduit sa capacité à détecter les filetages sous-dimensionnés. Une vérification hebdomadaire avec un tampon étalon de référence permet de contrôler que la bague refuse toujours l'engagement au-delà de 2 à 3 filets.

Si la bague commence à s'engager sur 4 ou 5 filets sur une pièce conforme, elle doit être immédiatement remplacée car elle ne garantit plus la fiabilité du contrôle. Certains fabricants recommandent également un nettoyage quotidien avec un solvant doux pour éliminer les résidus métalliques qui accélèrent l'usure. Une traçabilité rigoureuse des contrôles effectués permet d'anticiper le remplacement.

5. Comment organiser efficacement un poste de contrôle avec bagues "entre" et "n'entre pas" BSP ?

Disposez les bagues par paire (verte GO + rouge NOGO) sur support identifié par diamètre. Contrôlez d'abord avec NOGO (limite max), puis GO (limite min) pour un diagnostic complet.

L'organisation optimale d'un poste de contrôle consiste à regrouper les bagues par paires "entre" et "n'entre pas" pour chaque diamètre de filetage vérifié. Utilisez un support mural ou un plateau avec alvéoles identifiés par dimension (1/8" 1/4" 3/8" 1/2" 3/4" 1") pour accélérer la sélection. La séquence de contrôle recommandée commence par la bague "n'entre pas" (NOGO rouge) pour vérifier la limite maximale, puis se poursuit avec la bague "entre" (GO verte) pour valider la limite minimale.

Cette méthode permet un diagnostic immédiat : si NOGO passe et GO refuse, le filetage est trop gros ; si NOGO et GO passent tous deux, le filetage est trop petit ; si NOGO refuse et GO passe, le filetage est conforme. Un éclairage adapté et une surface de travail propre complètent l'installation pour garantir des contrôles fiables et rapides.
