Dos avec patte pour comparateur Käfer®

• Base à aimant adaptable à tout profil
• Filetage M8 compatible avec de nombreux supports
• Fixation stable et polyvalente
• Utilisation en atelier, métrologie et contrôle

- Base granit noir avec réglage 3D.
- Tolérance du granit +/- 5 μm.
- Colonne 200mm, ∅16 mm.
- Bras 230 mm, ∅12 mm.
- Avec réglage fin.
- Dim. de la table : 200x150x50 mm.

- Support à blocage hydraulique de marque Fisso®, la qualité Suisse.
- Blocage du bras par la vis centrale.
- Rayon d'action de 250 mm.

- Jeu de touches et rallonges pour comparateur.

- Support magnétique universel à réglage fin.
- Le plus économique.
- Hauteur totale 235 mm, tige avec socle compris.
- Tige verticale Ø12 mm vissée sur socle magnétique.
- Tige orientable Ø10 mm avec réglage angulaire à vis.

• Serrage central mécanique par une seule vis
• Base magnétique avec force d’attraction de 80 kg
• Rayon d’action : 280 mm
• Tiges Ø12 mm (inférieure) et Ø10 mm (supérieure)
• Réglage angulaire précis par vis en bout

• Support à blocage hydraulique par serrage central
• Blocage complet avec une seule vis
• Réglage fin monté sur base magnétique
• Force d’attraction : 80 kg
• Rayon d’action : 280 mm

- Table avec base en granit noir, tolérance ±5 µm.
- Réglage micrométrique.
- Colonne de 300 mm de hauteur, Ø24 mm.
- Entraxe de fixation de comparateur 140 mm, fixation Ø8H7.
- Dimension du marbre 300 x 200 x 50mm.

- Base à ventouse pour marbre granit.
- Filetage M8.
- Compatible avec tous les supports.

• Dos magnétique pour fixation rapide
• Compatible avec comparateurs Ø58 mm
• Fixation arrière sans accessoire supplémentaire
• Idéal pour configurations de mesure spécifiques

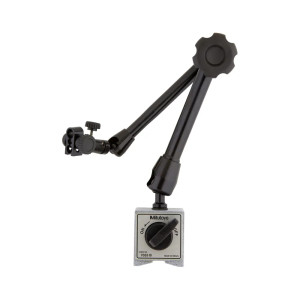

- Support à blocage central mécanique de marque Mitutoyo.
- Permet le blocage du support avec une seule vis.
- Avec réglage fin monté sur base magnétique.
- Force d'attraction 60 kg.
- Rayon d'action 352 mm.

- Hauteur totale 425mm.

- Support de comparateur à réglage fin avec sa base en fonte rectifiée.
- Base avec rainure en té 16 mm recevant la tige verticale du support.
- Hauteur totale base fonte + tige 250 mm.
- Tige verticale Ø14 mm.
- Tige orientable Ø12 mm avec support de comparateur.

- Support à blocage hydraulique par serrage central.
- Base magnétique d'une force de 80 kg.
- Rayon d'action 290 mm.
- Tige inférieure Ø16 mm.
- Tige supérieure Ø13 mm avec réglage angulaire par vis en bout.

• Force d’attraction magnétique : 100 kg
• Tige verticale Ø16 mm et bras Ø12 mm
• Hauteur totale : 230 mm
• Réglage fin pour positionnement précis
• Construction robuste pour usage intensif

• Marbre granit classe 1 (300 x 200 mm, épaisseur 50 mm)
• Support à blocage hydraulique par vis centrale
• Fixation du support via ventouse intégrée
• Réglage angulaire et rayon d'action de 280 mm

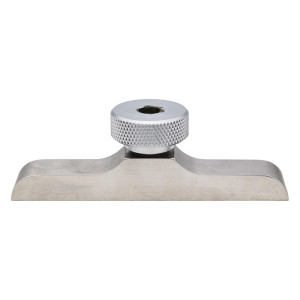

- Pont de mesure pour comparateur.
- Base 100 x 17 mm.
- Ø de fixation 8H7.
