Mesureurs d'épaisseur par Ultrasons

1. Qu'est-ce qu'un mesureur d'épaisseur par ultrasons et quels modèles propose Micron France ?

Un mesureur d'épaisseur par ultrasons mesure l'épaisseur d'une pièce depuis une seule face, sans accès à la face opposée. Ce qui le distingue fondamentalement du contrôleur à contact qui nécessite de serrer la pièce entre deux touches. Le principe repose sur l'émission d'une impulsion ultrasonique dans le matériau via une sonde : l'appareil mesure le temps de transit aller-retour de l'écho, puis calcule l'épaisseur en divisant ce temps par deux et en le multipliant par la vélocité du son dans le matériau.

Micron France propose 6 modèles de mesureurs par ultrasons, couvrant des plages de 0,75 à 600 mm selon le modèle et le matériau, avec une résolution de 0,1 mm pour la majorité des références et jusqu'à 0,01 mm sur le modèle avec câble et logiciel. Tous sont livrés en mallette complète avec étalon de calibration, gel coupleur et sonde 5 MHz séparée.

L'étalonnage raccordé est disponible en option. Pour choisir le modèle adapté à votre application, contactez notre équipe au 03 59 75 00 95.

2. Qu'est-ce que la vélocité et comment la régler correctement ?

La vélocité est la vitesse à laquelle le son se propage dans le matériau mesuré. C'est la grandeur physique sur laquelle l'appareil s'appuie pour convertir un temps de transit en épaisseur.

Elle varie fortement selon la nature du matériau : l'acier conduit le son à environ 5920 m/s, l'aluminium à environ 6320 m/s, le plastique à environ 2700 m/s, et la fonte à des valeurs plus variables en raison de son hétérogénéité structurelle. Une vélocité mal réglée produit une erreur directement proportionnelle à l'écart : régler la vélocité de l'aluminium sur la valeur acier génère une erreur systématique de l'ordre de 6 % sur chaque mesure.

Les modèles Micron France couvrent une plage de vélocité de 1000 à 9999 m/s (jusqu'à 10 000 m/s sur le modèle câble & logiciel) et intègrent des vélocités pré-réglées par type de matériau, ce qui permet une mise en œuvre rapide sans saisie manuelle.

Pour les matériaux dont la vélocité exacte n'est pas connue, notamment les plastiques chargés, les composites ou les alliages spéciaux, la méthode recommandée est la calibration sur étalon. On place la sonde sur un échantillon du même matériau dont l'épaisseur est connue, et on ajuste la vélocité jusqu'à ce que l'affichage corresponde à la valeur réelle.

3. Qu'est-ce que le mode écho-écho et dans quels cas est-il indispensable ?

Le mode écho-écho est une technologie de mesure qui permet d'obtenir l'épaisseur du matériau de base sans avoir à retirer le revêtement de surface — peinture, primer, galvanisation ou autre traitement. En mode impulsion-écho standard, l'appareil mesure le temps total entre l'émission et le retour du premier écho, ce qui inclut le temps de transit dans la couche de revêtement : la valeur affichée comprend donc le revêtement et surestime l'épaisseur du substrat.

En mode écho-écho, l'appareil attend le deuxième écho, celui qui correspond au trajet aller-retour dans le matériau de base uniquement — et ignore le premier, ce qui donne l'épaisseur réelle du substrat indépendamment du revêtement. Ce mode est indispensable dans les cas suivants :

● Contrôle anti-corrosion sur structures en service (réservoirs, tuyaux, coques de bateaux) où le revêtement de protection ne peut pas être retiré sans endommager la protection ou arrêter la production

● Suivi d'épaisseur de parois peintes sur des équipements industriels qui nécessitent un contrôle non destructif périodique

● Réception de pièces revêtues où le cahier des charges porte sur l'épaisseur du métal et non sur celle du revêtement

Un seul modèle de la gamme Micron France dispose de ce mode écho-écho : le mesureur d'épaisseur à travers revêtement, qui permet la mesure de 3 à 100 mm sous peinture et jusqu'à 600 mm sur acier sans revêtement. Pour tous les autres modèles, le revêtement doit être retiré localement pour obtenir une mesure fiable du substrat.

4. Pourquoi les sondes sont-elles séparées et comment choisir la bonne sonde ?

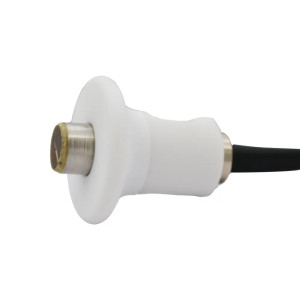

La sonde est l'élément piézoélectrique qui émet et reçoit les ultrasons — elle est distincte du boîtier de traitement car ses caractéristiques physiques doivent être adaptées au matériau et aux conditions de mesure, ce qui est impossible avec une sonde fixe universelle. Toutes les sondes de la gamme fonctionnent à 5 MHz, une fréquence équilibrée qui offre une bonne pénétration dans les matériaux courants tout en maintenant une résolution correcte. Micron France propose 5 types de sondes en option selon l'application :

● Sonde standard Ø10 mm 5 MHz : usage général sur acier, aluminium, plastiques homogènes — livrée avec la plupart des modèles

● Sonde haute température : pour les mesures sur pièces chaudes jusqu'à des températures où une sonde standard se dégraderait rapidement

● Sonde pour fonte grise : la fonte grise atténue fortement les ultrasons en raison de sa structure graphitique lamellaire ; une sonde adaptée compense cette atténuation pour maintenir la lisibilité de l'écho

● Sonde pour surfaces peintes : géométrie de contact optimisée pour les mesures en mode écho-écho sur revêtements

● Sonde de remplacement standard : pièce de rechange pour les modèles livrés avec sonde incluse

La durée de vie d'une sonde est limitée par l'usure de sa face de contact — les mesures en série sur des surfaces abrasives ou rugueuses accélèrent cette usure. Inspecter régulièrement l'état de la face de contact et la remplacer dès qu'elle présente des irrégularités évite les dérives de mesure difficiles à détecter.

5. Le gel coupleur est-il indispensable et peut-on le remplacer ?

Le gel coupleur est indispensable : sans lui, l'air entre la sonde et la pièce réfléchit intégralement l'énergie ultrasonique à l'interface, empêchant toute pénétration dans le matériau et rendant la mesure impossible. Le gel remplit l'espace microscopique entre la face de la sonde et la surface de la pièce, assurant la continuité acoustique nécessaire à la transmission des ultrasons. Le gel Micron France est conditionné en flacon de 250 ml et est compatible avec tous les appareils de mesure par ultrasons. En dépannage, de l'eau, de l'huile ou de la glycérine peuvent servir de couplant temporaire sur des surfaces propres et planes. Ces substituts ont cependant des limites : l'eau s'évapore rapidement et ne convient pas aux surfaces chaudes ou très froides, l'huile moteur est acceptable sur métal mais difficile à nettoyer, et aucun de ces substituts ne convient sur les surfaces verticales ou en surplomb où la tension de surface ne suffit pas à maintenir le contact. Le gel dédié reste la solution recommandée pour toute utilisation régulière, notamment parce qu'il est formulé pour ne pas attaquer les matériaux polymères de la sonde et pour maintenir sa viscosité sur une large plage de températures.
