Butées micrométriques

1. Qu'est-ce qu'une butée micrométrique et à quoi sert-elle ?

La butée micrométrique est probablement l'instrument de métrologie le moins connu du grand public, et pourtant elle joue un rôle crucial dans de nombreux ateliers de mécanique de précision. Contrairement aux micromètres classiques qui mesurent des dimensions, la butée micrométrique sert principalement à régler et contrôler des positions avec une précision au centième (0,01 mm) voire au millième de millimètre (0,001 mm).

Principe de fonctionnement

Une butée micrométrique ressemble extérieurement à un micromètre d'extérieur : même vis micrométrique, même tambour gradué (ou écran digital), même précision. La différence fondamentale tient dans son utilisation : au lieu de mesurer l'épaisseur ou le diamètre d'une pièce, on l'utilise comme cale réglable de haute précision. La touche mobile de la vis micrométrique vient en contact avec la pièce à positionner, permettant des ajustements fins impossibles à obtenir avec d'autres moyens.

Applications courantes en atelier

Les butées micrométriques trouvent leur utilité dans de nombreuses situations :

● Réglage de machines-outils : positionnement précis de butées d'arrêt sur tours, fraiseuses ou rectifieuses

● Assemblage de précision : contrôle de l'écartement entre composants dans les montages mécaniques

● Gabarits et outillages : ajustement fin de cales ou de butées dans les dispositifs de contrôle

● Réglage d'équipements : positionnement de capteurs, de détecteurs ou de fins de course

● Contrôle qualité : vérification de l'accessibilité d'une dimension sans mesurer directement

L'avantage sur les cales fixes

Là où une cale étalon impose une dimension fixe (par exemple exactement 10,000 mm), la butée micrométrique permet de régler n'importe quelle valeur intermédiaire avec précision. Besoin d'un écartement de 12,37 mm ? Réglez simplement votre butée à cette valeur. Cette flexibilité fait gagner un temps considérable et évite de jongler avec des dizaines de cales de dimensions différentes.

2. Quels sont les différents types de butées micrométriques disponibles ?

Le marché propose essentiellement deux grandes familles de butées micrométriques, chacune adaptée à des besoins et des budgets différents.

Tableau comparatif : Types de butées micrométriques

Type de butée	Affichage	Capacité courante	Précision	Fonctions
Butée mécanique	Tambour gradué + douille	0-25 mm	0,01 mm	Lecture manuelle, touche carbure
Butée digitale	Écran LCD rétroéclairé	0-25 mm	0,001 mm	Conversion mm/inch, ABS/REL, maintien affichage

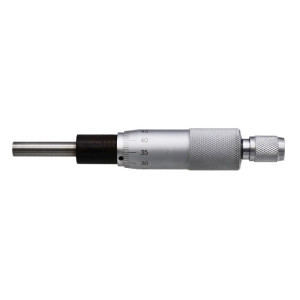

La butée micrométrique mécanique constitue la version traditionnelle et la plus abordable. Son tambour chromé mat offre une excellente lisibilité même en conditions d'éclairage difficile. La lecture se fait exactement comme sur un micromètre classique : on lit d'abord les millimètres et demi-millimètres sur la douille, puis les centièmes sur le tambour. La touche de contact en carbure de tungstène garantit une longue durée de vie même en utilisation intensive. Livrée généralement en coffret rigide, elle représente un excellent rapport qualité-prix pour les ateliers qui recherchent la fiabilité sans fioritures électroniques.

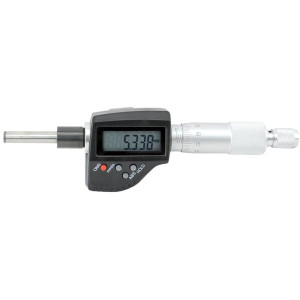

La butée micrométrique digitale apporte le confort de lecture moderne avec son écran LCD bien visible. Sa précision au millième de millimètre (0,001 mm au lieu de 0,01 mm sur le mécanique) intéresse particulièrement les applications de très haute précision. Les fonctions pratiques font la différence au quotidien :

● Conversion mm/inch : basculement instantané entre systèmes métrique et impérial

● ABS/REL : mesure absolue (depuis le zéro) ou relative (écart par rapport à une position de référence)

● Maintien d'affichage : fige la valeur à l'écran même après retrait de la pièce, pratique pour noter la mesure

● Remise à zéro : permet de définir n'importe quelle position comme nouveau zéro de référence

L'alimentation par pile bouton (généralement CR2032) offre une autonomie de 1 à 2 ans en utilisation normale. Comme tout instrument digital, elle est légèrement plus fragile aux chocs que son homologue mécanique, mais sa robustesse reste largement suffisante pour un usage atelier standard.

3. Comment choisir entre une butée mécanique et une butée digitale ?

Le choix entre ces deux technologies dépend moins de performances techniques (les deux sont excellentes) que de votre contexte d'utilisation et de vos préférences personnelles.

Tableau : Comparaison mécanique vs digitale

Critère	Butée mécanique	Butée digitale
Vitesse de lecture	5-10 secondes (lecture graduations)	Instantanée (< 1 seconde)
Précision	0,01 mm (centième)	0,001 mm (millième)
Robustesse	Excellente, tout mécanique	Bonne, écran sensible aux chocs
Alimentation	Aucune (mécanique pur)	Pile CR2032 (autonomie 1-2 ans)
Fonctions	Réglage et lecture uniquement	Conversion, zéro, maintien, ABS/REL
Durée de vie	20-30 ans avec entretien	10-15 ans (électronique vieillit)
Formation	Apprentissage lecture graduations requis	Utilisation immédiate

Choisissez la butée mécanique si :

● Vous recherchez la simplicité et la robustesse maximales

● Votre budget est limité (prix 5 fois inférieur au digital)

● Vous travaillez dans un environnement difficile (projections, poussières, chocs)

● La précision au centième de millimètre suffit amplement pour vos réglages

● Vous appréciez les instruments sans pile qui fonctionnent toujours

● Vous voulez transmettre les bases de la métrologie (apprendre à lire un tambour)

Optez pour la butée digitale si :

● Vous faites des réglages répétitifs et avez besoin de rapidité

● La précision au millième de millimètre est nécessaire pour vos applications

● Vous travaillez avec des plans en pouces et souhaitez la conversion automatique

● Les fonctions zéro relatif et maintien d'affichage vous font gagner du temps

● Vous avez des opérateurs peu expérimentés (lecture immédiate sans formation)

● Le budget n'est pas une contrainte principale

4. Comment utiliser correctement une butée micrométrique ?

L'utilisation d'une butée micrométrique demande quelques précautions pour garantir des réglages précis et éviter d'endommager l'instrument.

Installation et fixation

La première étape consiste à fixer solidement la butée sur son support :

● Utilisez le système de fixation approprié (vis, étrier, support magnétique selon modèle)

● Assurez-vous que la butée est bien perpendiculaire à la surface de référence

● Vérifiez la stabilité : aucun jeu ne doit être perceptible

● Pour les montages sur machine-outil, protégez la butée des projections de liquide de coupe

Réglage de la position

Pour positionner la butée à la cote souhaitée, suivez ces étapes :

1. Nettoyez soigneusement la touche de contact

2. Tournez le tambour pour amener la touche près de la position finale

3. Effectuez les derniers ajustements par petits incréments

4. Sur les modèles mécaniques, lisez la cote sur tambour + douille

5. Sur les modèles digitaux, lisez directement sur l'écran LCD

6. Verrouillez la butée en position si un système de blocage est prévu

Utilisation de la fonction zéro (modèles digitaux)

La fonction zéro relatif (REL) est particulièrement puissante. Positionnez la touche au contact de votre pièce de référence, appuyez sur ZERO ou REL, et l'affichage passe à 0,000 mm. Désormais, tout déplacement affichera directement l'écart par rapport à cette référence. C'est idéal pour répéter un même réglage sur plusieurs pièces.

Erreurs courantes à éviter :

● Serrage excessif : La touche doit venir au contact en douceur, pas avec force

● Oubli de nettoyage : Une poussière de 0,02 mm fausse complètement le réglage

● Non-vérification du zéro : Toujours contrôler avant utilisation

● Chocs sur la touche : Le carbure résiste bien mais peut se fissurer si maltraité

5. Comment entretenir une butée micrométrique ?

Une butée micrométrique bien entretenue conserve sa précision pendant des décennies. L'entretien est simple mais doit être régulier.

Nettoyage quotidien :

● Essuyez la touche avec chiffon microfibre après chaque utilisation

● Nettoyez le corps avec chiffon légèrement huilé pour protéger de la corrosion

● Sur les modèles digitaux, évitez les solvants agressifs près de l'écran

● Rangez dans le coffret après usage pour protection contre poussières

Vérification périodique du zéro :

● Hebdomadaire (usage intensif) : Vérifiez que le zéro est correct

● Mensuelle (usage normal) : Contrôle complet avec cale étalon

● Sur butée mécanique : fermez complètement et vérifiez lecture à 0,00 mm

● Sur butée digitale : même procédure, utilisez fonction ZERO si dérive constatée

Lubrification :

Tous les 3-6 mois, appliquez une goutte d'huile fine sur le filetage de la vis. Tournez le tambour pour répartir, puis essuyez l'excédent qui pourrait attirer la poussière. Attention : jamais d'huile sur la touche de contact.

Stockage :

● Rangez avec touches légèrement écartées (0,5-1 mm)

● Jamais fermé complètement ni complètement ouvert

● Coffret dans endroit sec, température stable 15-25°C

● Pour digitales : retirez la pile si inutilisé plus de 6 mois

6. Les butées micrométriques nécessitent-elles un étalonnage ?

Comme tout instrument de métrologie de précision, les butées micrométriques peuvent dériver avec le temps et l'usage. Cependant, la fréquence d'étalonnage dépend fortement de l'utilisation.

Pour un usage de réglage (majoritaire) :

Dans 90% des cas, une butée micrométrique sert à positionner, pas à mesurer au sens métrologique strict. Par exemple :

● Régler une butée d'arrêt sur tour

● Positionner un capteur à distance précise

● Ajuster un écartement dans un gabarit

Dans ces applications, la traçabilité métrologique n'est pas critique. Une vérification périodique simple suffit : contrôle mensuel avec cale étalon (25,000 mm), et si écart supérieur à 0,02 mm, nettoyage et nouveau contrôle. Si l'écart persiste, réglage ou étalonnage nécessaire.

Pour un usage en contrôle qualité :

Si vous utilisez exceptionnellement la butée pour des mesures validant des pièces (déconseillé, un micromètre classique est préférable), alors oui, l'étalonnage devient obligatoire. Fréquence annuelle pour certification ISO 9001, processus identique à un micromètre (comparaison à cales étalons certifiées), certificat délivré par laboratoire accrédité COFRAC. Coût : 40-80€ selon laboratoire.

Signes qu'un étalonnage s'impose :

● Écart persistant au contrôle avec cale étalon

● Après chute ou choc violent

● Jeu anormal dans la vis micrométrique

● Dérive progressive constatée sur plusieurs semaines

7. Quelle est la différence entre une butée micrométrique et un micromètre classique ?

Cette question revient souvent, et la confusion est compréhensible vu la similitude d'apparence. Pourtant, les usages sont fondamentalement différents.

Le micromètre classique mesure

Son rôle est de déterminer la dimension réelle d'une pièce. Vous placez la pièce entre les touches, serrez avec le limiteur de couple, lisez la dimension sur le tambour ou l'écran, et cette valeur va sur le rapport de contrôle.

La butée micrométrique positionne

Son rôle est de créer une référence spatiale réglable. Vous réglez la butée à une cote souhaitée, la fixez sur son support, les pièces viennent buter contre elle. Vous ne "mesurez" pas, vous "positionnez".

Différences techniques :

● Touches : Le micromètre a deux touches mobiles qui se rapprochent. La butée a généralement une seule touche mobile, l'autre étant le support de fixation

● Limiteur de couple : Le micromètre l'a toujours (essentiel pour répétabilité). La butée rarement (pas nécessaire en réglage)

● Certificat : Le micromètre nécessite étalonnage régulier. La butée seulement si usage métrologique strict

● Prix : Butée généralement moins chère (construction plus simple)

Peut-on utiliser l'un pour l'autre ?

En dépannage occasionnel, oui, mais ce n'est pas idéal. Un micromètre peut servir de butée (mais risque d'usure prématurée), et une butée peut mesurer (mais répétabilité moindre sans limiteur de couple).

8. Quels accessoires sont utiles avec une butée micrométrique ?

Les butées micrométriques sont souvent utilisées avec quelques accessoires qui facilitent leur montage et améliorent leur efficacité.

Supports et systèmes de fixation :

Le choix du support dépend de l'application :

● Support magnétique : Fixation rapide sur surfaces ferreuses (marbre, machine-outil)

● Étrier de fixation : Montage sur rail ou barre cylindrique

● Support à visser : Installation permanente sur gabarit ou outillage

● Pince de serrage : Fixation temporaire sur bord de table ou plaque

Cales étalons de vérification :

Indispensables pour contrôles périodiques. Une cale de 25,000 mm classe 2 pour butée 0-25 mm, vérification mensuelle de la justesse, stockage dans coffret dédié avec certificat.

Piles de rechange (modèles digitaux) :

● Type CR2032 dans la majorité des cas

● Autonomie 1-2 ans mais toujours avoir une spare

● Stocker dans le coffret de la butée

Protection et rangement :

● Coffret rigide (normalement fourni)

● Housse de protection si utilisation en environnement poussiéreux

● Étiquette d'identification si plusieurs butées en atelier
